Reconstruction des sommiers CELLO

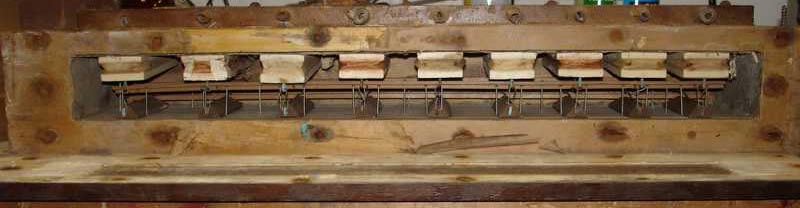

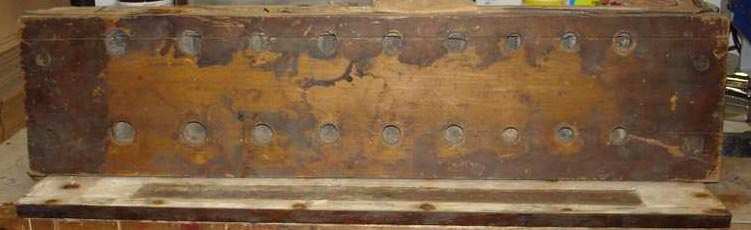

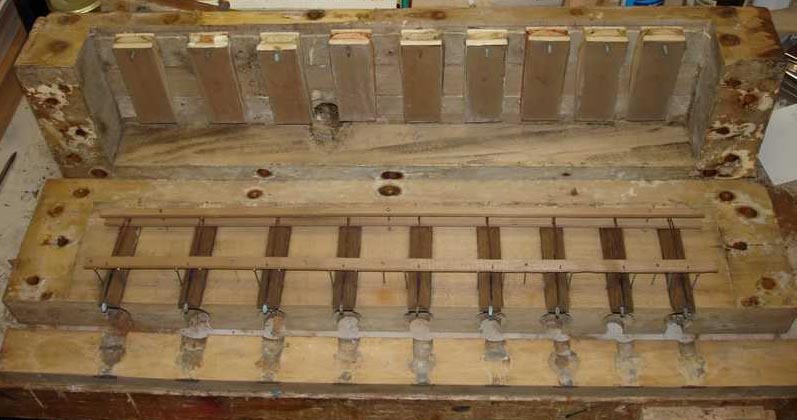

Le sommier original

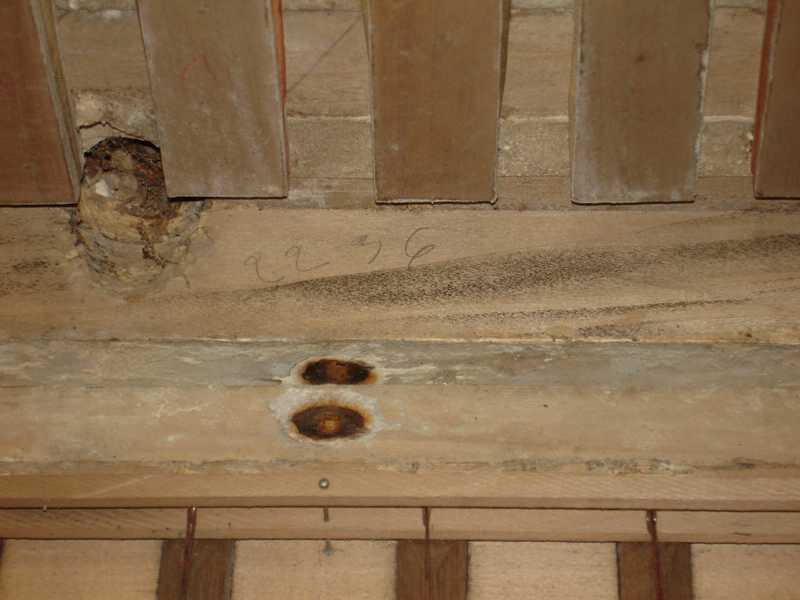

on peut voir une inscription au crayon N° 2236

Il s'agit du numéro de fabrication donné par MARENGHI. On le retrouvera à différents endroits de l'orgue.

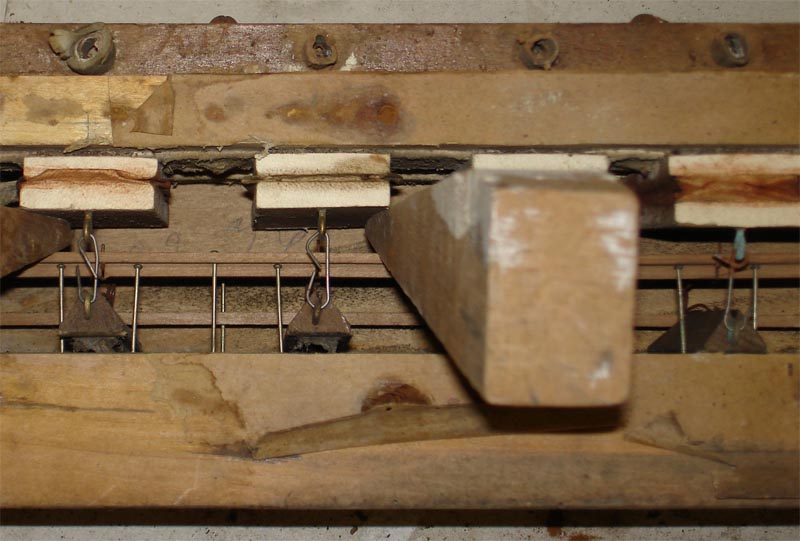

C'est un sommier à dépression.

Les soupapes sont ouvertes par l'action d'un petit soufflet lorsqu'il se dégonfle !

Mais comment ça marche ?

C'est très simple; lorsqu'aucune note n'est jouée, l'air sous pression est présent dans le sommier
ainsi que dans les soufflets qui sont reliés individuellement à la pression de l'orgue
par un petit tuyau venant de la boîte à touches.

Pour jouer une note, il suffit de couper l'arrivée d'air d'un soufflet; il se produit une dépression
et le soufflet s'écrase sous la pression de l'air emprisonné dans le sommier.
En se fermant, le soufflet relié par un crochet à la soupape tire cette dernière
et laisse passer l'air dans la rainure.

Ainsi les tuyaux posés au dessus de cette rainure peuvent chanter.

Pour stopper la note, il faut que la boîte à touches renvoi de l'air dans le petit tuyau du soufflet,
qui se gonfle à nouveau et laisse la soupape se refermer sous l'action d'un ressort.

*

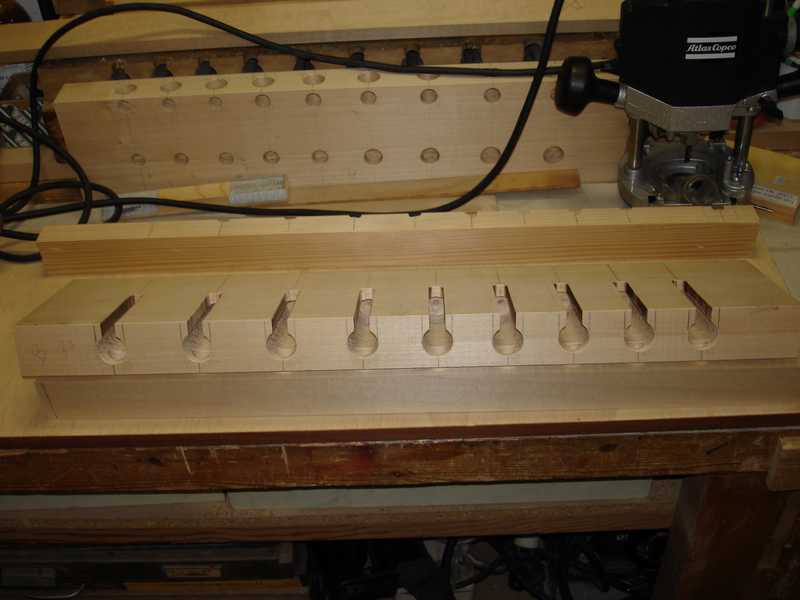

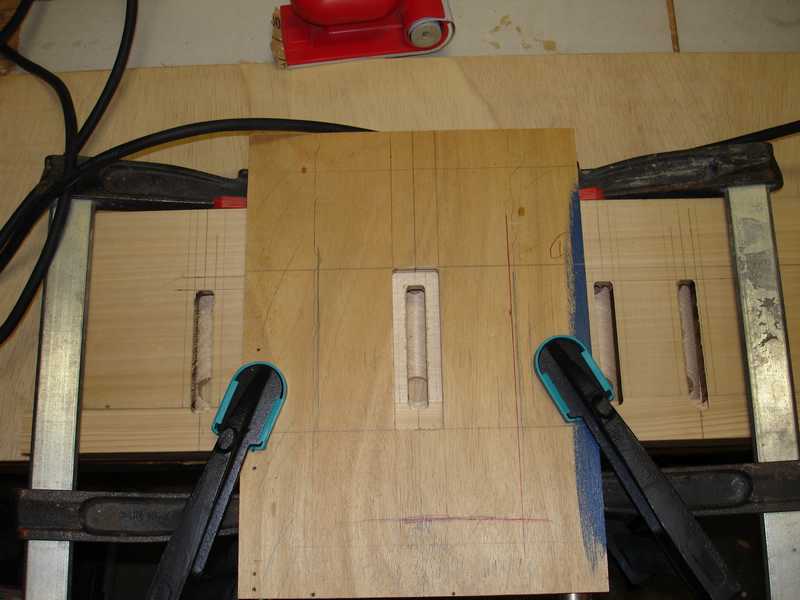

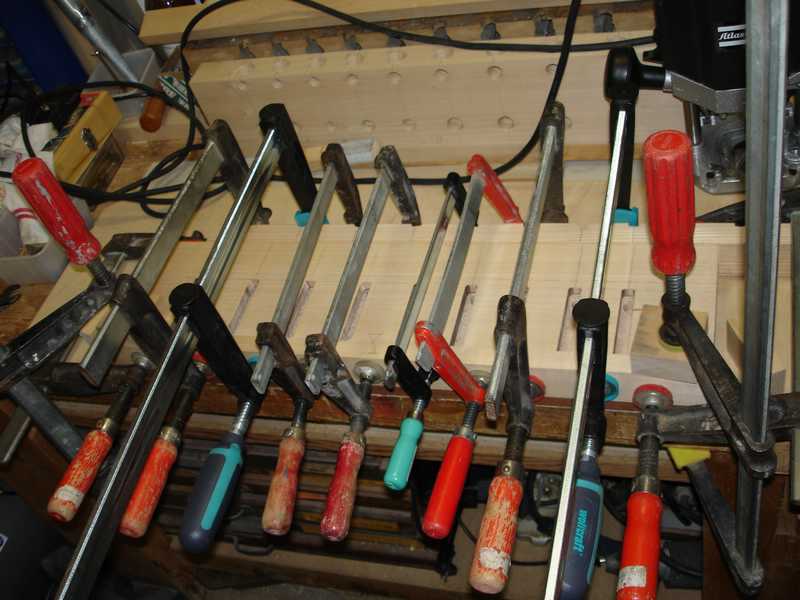

Découpe des rainures à la défonceuse	Vue des gravures, rainures et trous qui alimenteront chaque tuyau	Collage du champ du sommier pour isoler chaque gravure

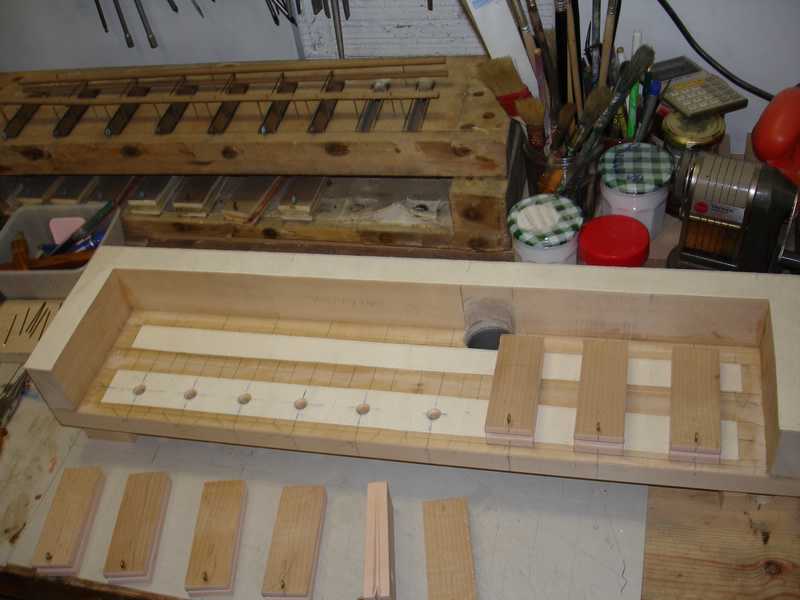

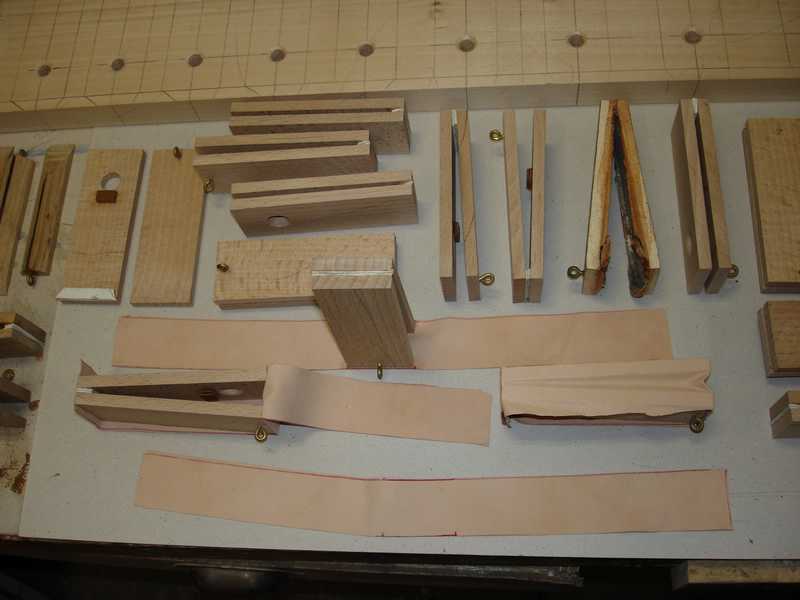

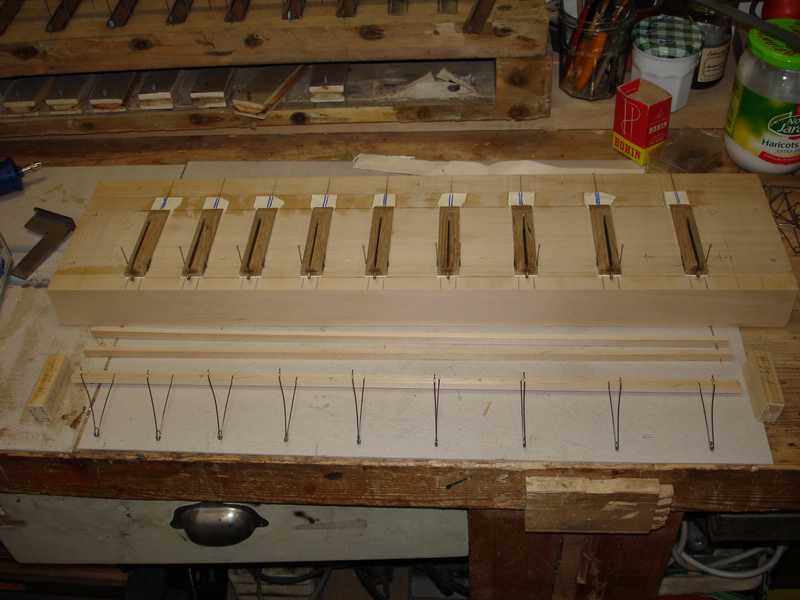

Toutes les phases de la fabrication des soufflets	Les soufflets sont ensuite collés sur une bande de peau dans le fond du sommier. Remarquez le petit trou qui alimentera chaque soufflet.	Les soupapes sont collées. Les ressorts seront positionnés au dessus de chaque soupape.

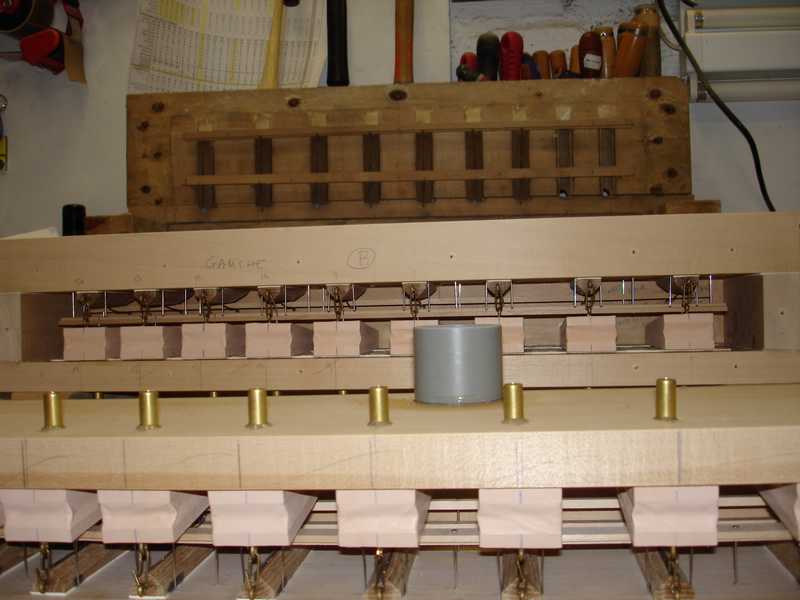

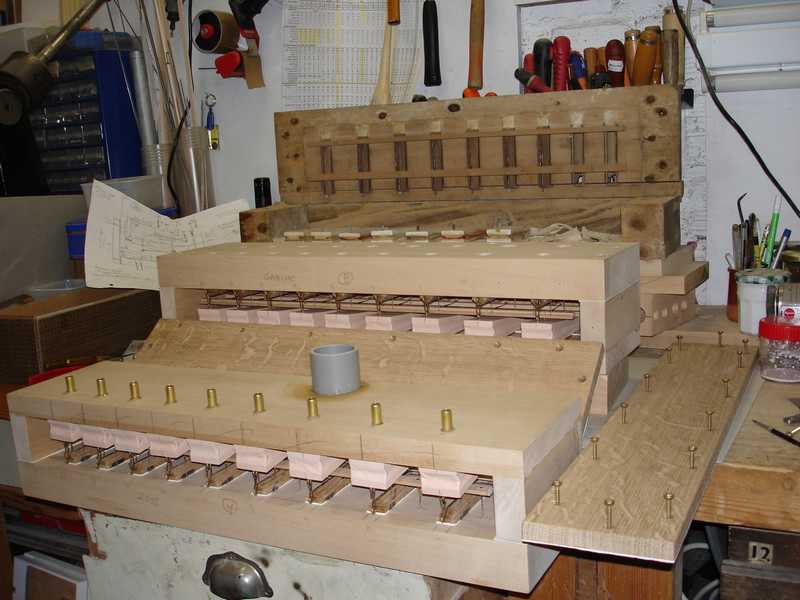

Vue de l'intérieur terminé		Les deux sommiers sont prêts à être fermés. Au fond, le modèle original.



*
à suivre ...
*
