Mode d'emploi : Prendre environ 4 m de ficelle. Faire un nœud sur la roue barillet droite puis enrouler 11 tours de ficelle sur les chevilles filetées. Retenir les boucles avec un ressort d'attache sur chaque cheville. Passer l'extrémité libre de la ficelle par le trou supérieur du raccord 63b et commencer à enrouler délicatement en tournant la manivelle avec la main droite. S'aider de l'index gauche pour retenir la ficelle, assurer une tension constante et guider le bon enroulement des spires.

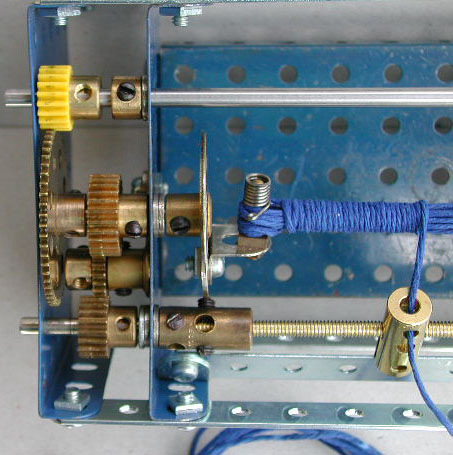

Liste des engrenages

de haut en bas :

- 19 dents

- 57 dents + 25 dents sur le même axe

- 19 dents libre monté sur un bras de manivelle (62)

- 19 dents entraînant la tige filetée par l'intermédiaire d'un raccord 63c

le fil est guidé par un raccord 63b

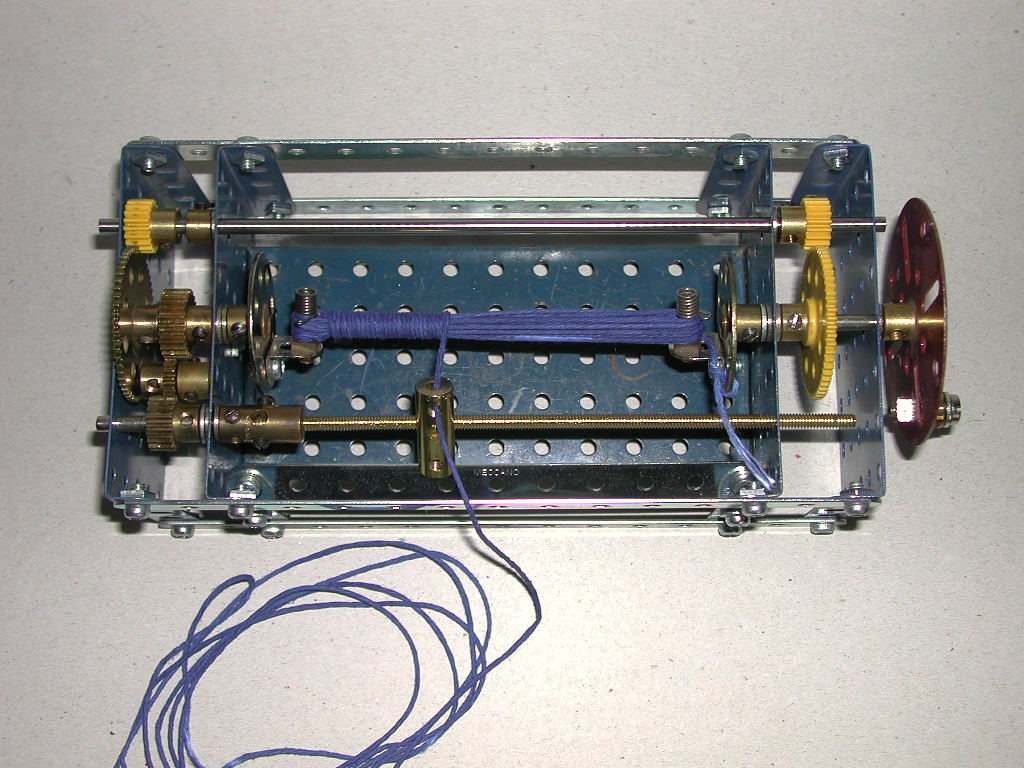

Vue

d'ensemble

en cours

d'enroulement



Cliquer sur l'image pour l'agrandir
