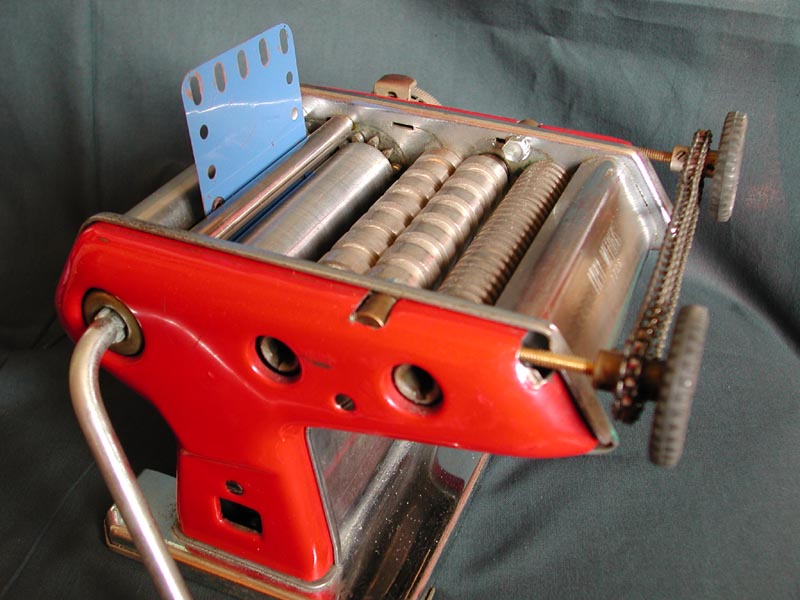

Vue générale

Machine à cintrer ou redresser
les plaques et les bandes

avec une ancienne machine italienne
à façonner les pâtes

(Puriste Meccanoman s’abstenir ! )

 Niveau de construction :  bricoleur averti.

Equipement nécessaire :  tour, perceuse + quelques forets, scie à métaux, lime ronde de 4 mm, petite lime plate,
taraud M5, 2 boulons de 5 mm, un morceau d’acier STUB de 10 mm ou un vieil axe de 9,5 mm récupéré sur un
photocopieur ou imprimante.

Matériel Meccano :  4 moyeux de roues réf. 187 hors d’usage, 2 tiges filetées de 150 mm réf. 79a,
4 écrous 6 pans, 4 écrous carrés, 2 roues de chaîne 14 dents réf. 96a, un morceau de chaîne Galle
réf. 94, 2 roues de 25 mm réf. 22 avec pneus.

Exécution : Avant démontage, mesurer l’espace disponible entre les joues du bâti à l’endroit où sera installé
le petit rouleau réglable.

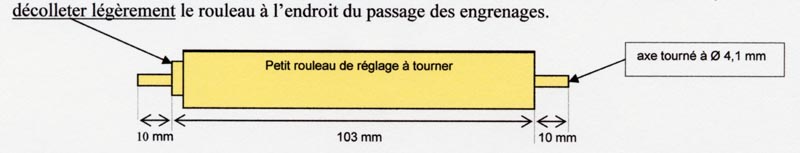

Tourner ou faites tourner par un ami le rouleau dans l’acier STUB de 9,5 ou 10 mm.
Les cotes ci-dessous seront à ajuster au format exact de votre machine.

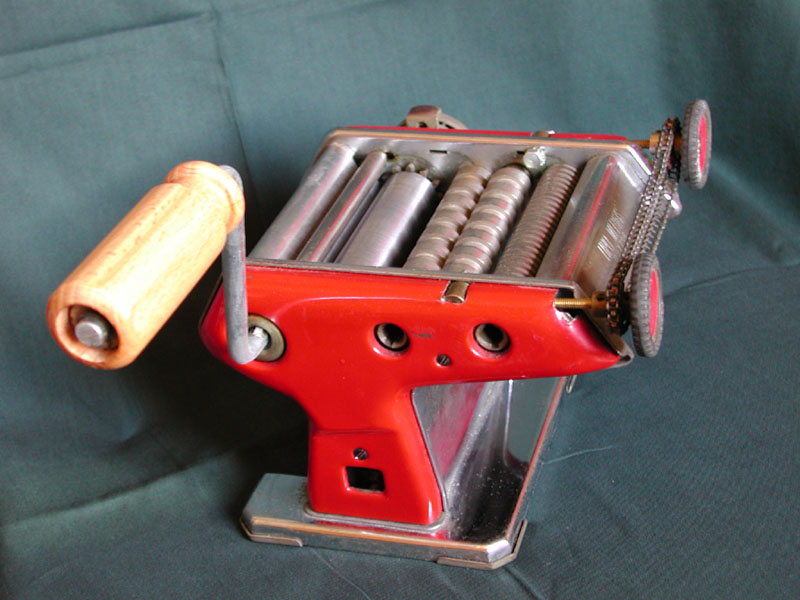

1

• Démonter entièrement la machine ; supprimer les carters de protection situés au-dessus des 2 rouleaux lisses.
  Confectionner les 2 trous à glissière sur une longueur de 10 mm, avec une mèche de 4 mm.
  Ajuster avec la lime ronde de 4 mm et la lime plate.
  L’axe du petit rouleau devra se déplacer librement dans cette fente, mais sans jeu (photo 2).

2

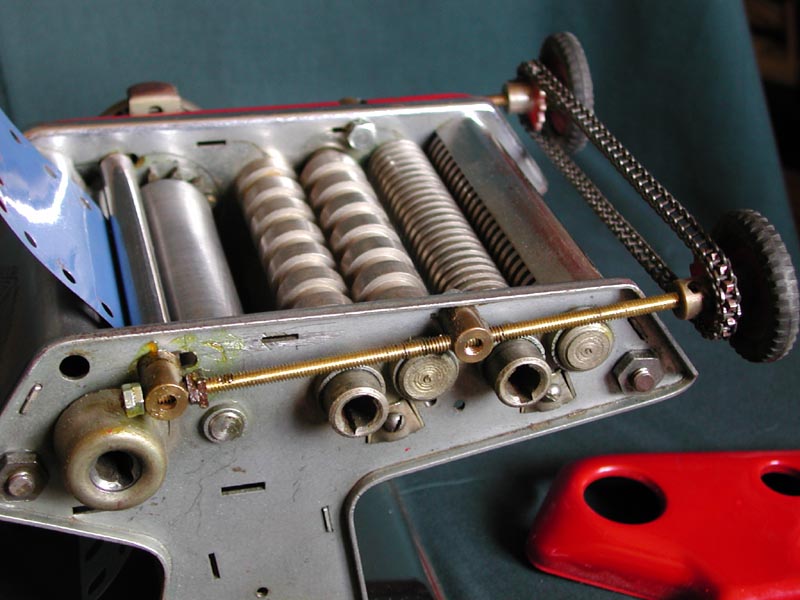

Ajuster les quatre moyeux du côté du sertissage de manière à aligner parfaitement leurs trous de vis.

Sur deux moyeux Meccano, faire sauter le filetage avec un foret de 4 mm ; ces deux moyeux serviront
de paliers au petit rouleau et seront réglés par les tiges filetées.

 Les deux autres moyeux seront taraudés sur la longueur au pas M5 pour recevoir les boulons de blocage.
Ensuite, percer les deux trous de 5 mm dans les joues du bâti et immobiliser ces moyeux en alignant
soigneusement les trous de vis.

Monter les tiges filetées en utilisant les écrous et contre-écrous de façon à ce quelles tournent librement
dans les paliers. Les écrous hexagonaux seront placés en bout de tige pour ne pas venir se bloquer sur
l’axe de la manivelle. Graisser copieusement.

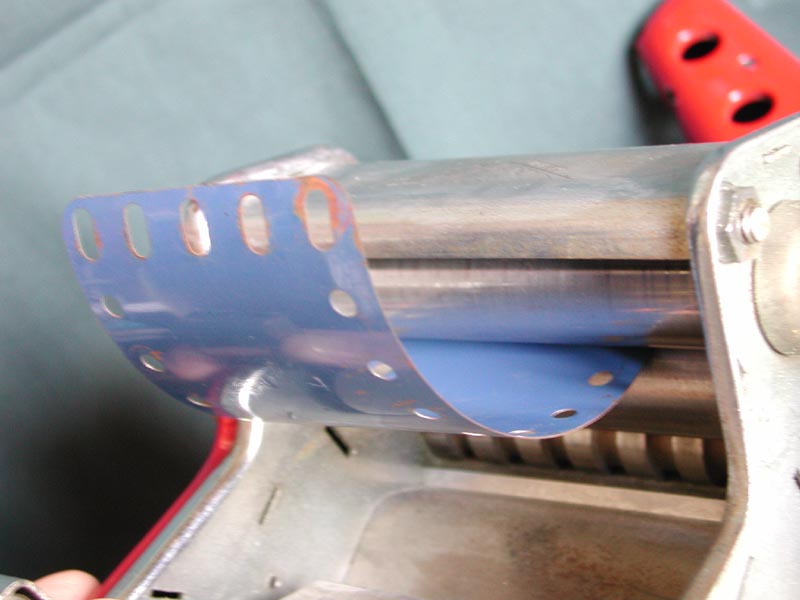

Découper la tôle du socle et la recourber de manière à laisser le passage par en dessous, de la plaque
ou de la barre Meccano redressée (photo 3).

3	4

5

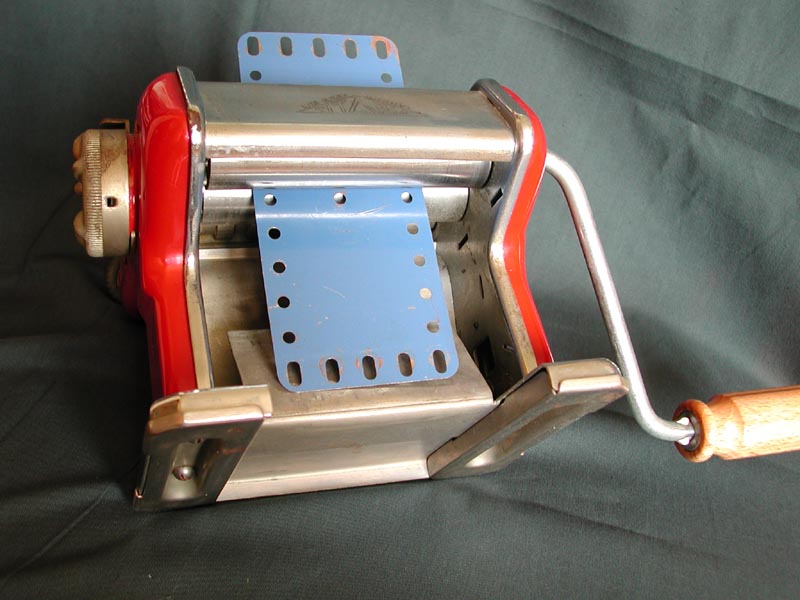

Remonter la machine. Entailler les carters avec une cisaille pour laisser passer les tiges filetées (photo 5).

Monter les roues dentées et la chaîne en s’assurant du bon parallélisme du petit rouleau.
Fixer les roues avec pneus qui serviront de volant.

La machine sera installée sur le bord d’une table avec un petit serre-joint.

Les rouleaux servant à faire les tagliatelles et les spaghettis ont été remontés. Ils contribuent à la solidité
de l’ensemble, (et peuvent occasionnellement servir de destructeur de vos documents confidentiels !).



Avantages de cette machine :

-  Puissance grâce au long bras de manivelle ;

-  Robustesse ;

-  Réglage de l’épaisseur du passage jusqu’à 1 mm par déplacement d’un des rouleaux avec l’excentrique
déjà installé sur la machine.
